1、正常工作條件

周圍空氣溫度： 上限 +40℃， 下限 -30℃。

海拔：設備安裝場所的最大海拔高度不大于1000m。

濕度

相對濕度：日平均值不大于95%;月平均值不大于90%;

飽和蒸氣壓：日平均值不大于2.2×10-3 Mpa，月平均值不大于1.8×10-3 Mpa。

地震：地震烈度不超過8度。

周圍空氣應不受腐蝕性或可燃氣體、水蒸氣等明顯污染。

2、特殊工作條件

在超過GB3906和本技術條件規定的正常的環境條件下使用時，由用戶和制造廠協商

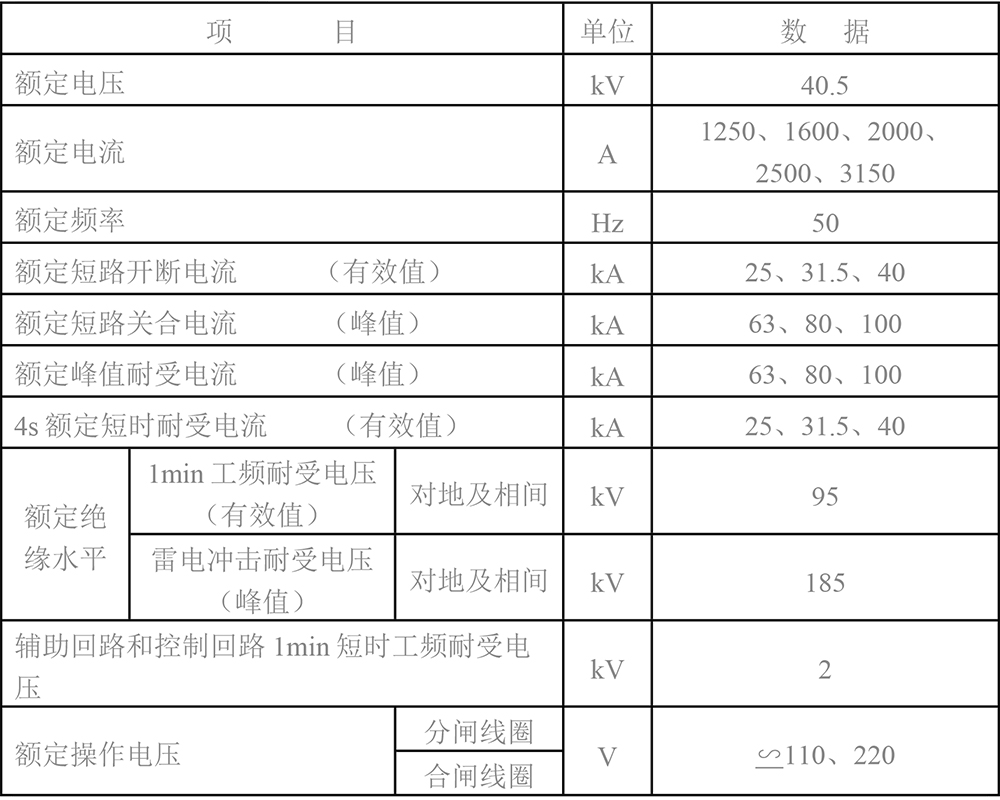

額定參數

開關設備的額定參數

防護等級

開關設備外殼的防護等級為IP4X，隔室間的防護等級為IP2X，且當斷路器室門打開時，斷路器室的防護等級仍可達到IP2X。既未打開門時，能夠阻擋直徑或寬厚大于1mm的導線、帶或直徑超過1mm的其它物體伸入柜體。斷路器室門打開后，能夠阻擋直徑大于12mm的固體，手指或長度不超過80mm類似物體接近帶電部分和觸及運動部分。蓋板不使用工具應不能打開、拆下或移動。門和蓋板如設有通風孔、排氣孔、觀察窗，應具有于外殼相同的防護等級和足夠的機械強度。

3.設計結構和要求

產品的設計和結構應符合國家標準GB3906中對戶內交流金屬鎧裝移開式開關設備的要求，開關柜所有金屬零件應有防銹、防腐蝕措施。

1、可靠性、安全性

開關柜的外殼和各功能單元的隔板均采用敷鋁鋅板栓接而成，且各隔室相互隔離，在手車室、母線室和電纜室的上方設有壓力釋放裝置，當斷路器室或電纜室發生內部故障時，頂部裝設的壓力釋放的金屬板將被自動打開，放出壓力及氣體，以確保開關和操作人員的安全。

2、接地方式及要求

a. 裝在開關柜內各元件的接地應符合本身技術條件的規定。

b. 沿開關柜排列的寬度方向，應布設一公共接地導體，當導體為銅質時截面積應不小于150mm2,若不是銅質時，其截面積按GB3906附錄F確定，該接地導體應該有一個供與接地系統相連的接線端子。

c. 接地導體的接線端子應是銅質的，其固定螺栓的直徑應不小于12mm。

d. 開關柜的外殼應設有供接地的接線端子。

e. 接地導體的接線端子，其接觸面不得小于400mm2，接線端子的附近應有接地符號。

f. 接地導體及接地導線應符合GB2681的規定。

g. 除主回路和輔助回路外，指定要接地的金屬零件，也應直接或通過金屬構件與接地系統相連接。

3、主要零部件、組件的質量要求及互換

手車根據用途分為斷路器手車、電壓互感器手車、計量手車、隔離手車等，各類手車的高度、深度統一，相同規格的手車能互換，手車在柜內有隔離位置、試驗位置和工作位置。每一位置均有定位裝置，以保證手車處于以上位置時，不能隨便移動，而且移動手車時必須要解除聯鎖，使斷路器手車在移動之前先分閘。手車在柜內到達的位置能從電氣位置指示器或機械定位的裝置指示或鎖定。

4、手車從隔離位置、試驗位置移動到工作位置過程中，裝在母線室和電纜室內的靜觸頭盒上的靜觸頭隔板自動打開，反方向移動則完全關閉，從而保證操作人員不觸及帶電體，斷路器手車能在開關柜門關閉的情況下被操作。

5、產品的設計和結構應滿足聯鎖要求，能夠：

a. 防止帶負荷推拉斷路器手車;

b. 防止誤分、誤合斷路器;

c. 防止接地開關處在閉合位置時關合斷路器;

d. 防止在帶電時誤合接地開關;

e. 防止誤入帶電隔室。
